Cách đấu ổ cắm điện 3 pha 4 chấu, 5 chấu đúng kỹ thuật

Đấu ổ cắm điện 3 pha cần lưu ý những gì?

• ✅ An toàn là trên hết: Luôn ngắt cầu dao tổng (CB) và dùng bút thử điện kiểm tra lại trước khi bắt đầu công việc.
• ✅ Xác định đúng dây: Phân biệt chính xác 3 dây pha (L1, L2, L3), dây trung tính (N) và dây tiếp địa (PE) để tránh đấu sai thứ tự pha.
• ✅ Đấu nối chắc chắn: Các đầu dây phải được tuốt vỏ gọn gàng, siết ốc vít tại các cực thật chặt để tránh tình trạng move, phát nhiệt gây cháy.
• ✅ Kiểm tra kỹ lưỡng: Sau khi lắp đặt, sử dụng đồng hồ vạn năng (VOM) để đo điện áp giữa các pha và giữa pha với dây trung tính, đảm bảo thông số chính xác.
• ⚠️ Lưu ý: Điện 3 pha phức tạp và nguy hiểm hơn nhiều so với điện 1 pha. Không có kinh nghiệm thì gọi thợ điện 1Fix.vn tại TPHCM, đừng tự đấu.

Cách đấu ổ cắm điện 3 pha 4 chấu và 5 chấu như thế nào cho an toàn?

Đấu ổ cắm điện 3 pha 4 chấu là đưa ba dây pha L1, L2, L3 vào ba cực pha của ổ và đưa dây tiếp địa vào cực có ký hiệu PE (⏚) — loại này không có dây trung tính, dùng cho động cơ 3 pha 380V. Đấu ổ cắm 3 pha 5 chấu làm y hệt nhưng có thêm một cực trung tính N, nhờ vậy vừa lấy được 380V giữa hai pha vừa lấy được 220V giữa một pha với dây N. Cả hai loại đều bắt buộc ngắt cầu dao tổng trước khi làm và đo lại bằng đồng hồ vạn năng (VOM) trước khi cắm thiết bị.

Phần dưới là quy trình từng bước, kèm cách phân biệt dây và cách xử lý khi động cơ quay ngược chiều sau khi đấu xong. Với kinh nghiệm 10 năm xử lý hệ thống điện nhà cũ, tôi — Nguyễn Thuận từ 1Fix.vn — viết lại theo đúng trình tự vẫn làm khi ra hiện trường tại TPHCM.

Khi Nào Bạn Thực Sự Cần Đến Ổ Cắm Điện 3 Pha?

Không phải ngẫu nhiên mà các nhà máy, xí nghiệp hay thậm chí một số hộ gia đình lại ưu tiên sử dụng điện 3 pha. So với điện 1 pha (220V) quen thuộc, hệ thống 3 pha (380V) mang lại những lợi ích vượt trội:

• Cung cấp nguồn điện cực mạnh: Đủ sức "gánh" các thiết bị đòi hỏi công suất vận hành lớn mà không gây sụt áp, quá tải.
• Tăng hiệu suất thiết bị: Nguồn điện ổn định giúp động cơ và máy móc hoạt động trơn tru, bền bỉ, đạt hiệu suất tối đa.
• Tiết kiệm chi phí dài hạn: Mặc dù chi phí lắp đặt ban đầu có thể cao hơn, nhưng hệ thống 3 pha giúp tiết kiệm chi phí dây dẫn và giảm hao phí điện năng trong quá trình truyền tải.
• An toàn hơn cho hệ thống tổng: Phân bổ tải trên ba pha riêng biệt giúp cân bằng hệ thống điện, giảm nguy cơ quá tải cho một đường dây duy nhất.

Nguyên Tắc An Toàn Vàng: Chuẩn Bị Trước Khi Thực Hiện

Trước khi chạm vào bất kỳ sợi dây điện nào, an toàn phải được đặt lên hàng đầu. Đây là bước không thể bỏ qua, dù bạn là người có kinh nghiệm hay không.

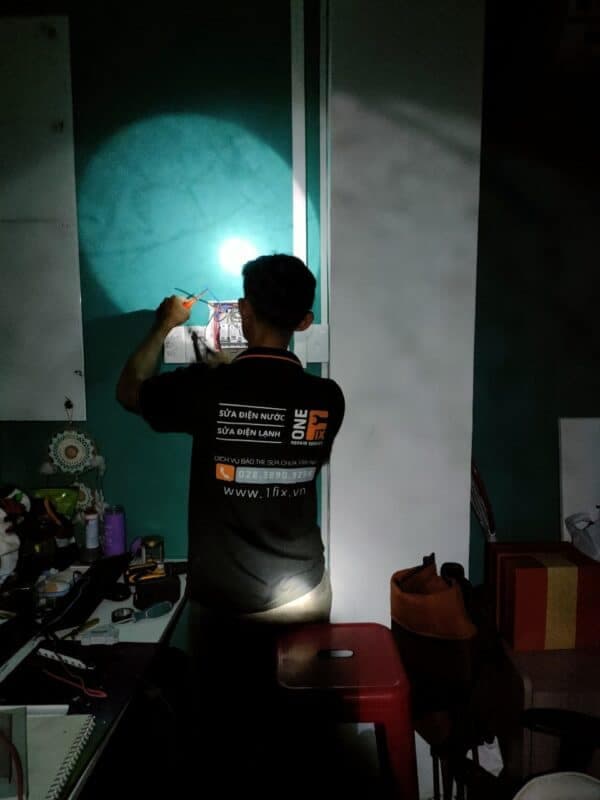

1. Ngắt Hoàn Toàn Nguồn Điện: Tìm đến tủ điện tổng và gạt Aptomat (CB) tổng xuống vị trí TẮT (OFF). Hãy chắc chắn rằng bạn đã ngắt đúng nguồn cấp cho khu vực sẽ thi công. Tủ chưa có aptomat riêng cho nhánh 3 pha thì nên lắp bổ sung trước khi đấu ổ, cách làm nằm ở bài đấu aptomat 3 pha.
2. Kiểm Tra Lại Bằng Bút Thử Điện: Dùng bút thử điện chất lượng tốt để kiểm tra lại tất cả các đầu dây và trong ổ cắm. Đèn bút thử điện phải không sáng. Tuyệt đối không tin vào cảm giác chủ quan.
3. Chuẩn Bị Đầy Đủ Dụng Cụ: Bạn sẽ cần: kìm tuốt dây, kìm bấm cốt, tua vít cách điện (dẹp và bake), bút thử điện, đồng hồ vạn năng (VOM), găng tay cách điện, và tất nhiên là ổ cắm, phích cắm 3 pha phù hợp.

Hướng Dẫn Chi Tiết Cách Đấu Ổ Cắm Điện 3 Pha

Quy trình đấu ổ cắm 3 pha 4 chấu và 5 chấu về cơ bản là tương tự nhau, chỉ khác ở việc có hoặc không có dây trung tính (N). Chúng ta sẽ đi qua các bước chuẩn sau đây:

Bước 1: Xác Định Chính Xác Các Dây Dẫn

Đây là bước quan trọng nhất, quyết định thiết bị của bạn có hoạt động đúng hay không. Hệ thống điện 3 pha 5 dây tiêu chuẩn bao gồm:

• 3 Dây Pha (Nóng): Thường có màu khác nhau như Đỏ - Vàng - Xanh Dương (hoặc Đen - Nâu - Xám theo chuẩn mới). Ký hiệu là L1, L2, L3 (hoặc A, B, C).
• 1 Dây Trung Tính (Nguội): Thường có màu Xanh da trời hoặc Đen. Ký hiệu là N.
• 1 Dây Tiếp Địa (Đất): Thường có màu Xanh lá sọc Vàng. Ký hiệu là PE hoặc ký hiệu tiếp địa (⏚).

Màu vàng sọc xanh lá của dây bảo vệ nối đất không phải quy ước tự đặt. Bộ tiêu chuẩn TCVN 7447 – Hệ thống lắp đặt điện hạ áp (biên soạn trên cơ sở IEC 60364) dành riêng màu này cho dây bảo vệ và không cho phép dùng nó vào chức năng nào khác. Vì vậy khi thấy một sợi vàng sọc xanh lá đang bị dùng làm dây pha hoặc dây trung tính, đó là dấu hiệu hệ thống đã đấu sai từ trước và phải sửa lại trước khi lắp ổ mới.

Bạn phải dùng đồng hồ VOM để đo và xác định chính xác từng dây nếu hệ thống dây nhà bạn không theo quy chuẩn màu. Dây chờ quá nhỏ so với công suất máy sắp cắm thì phải thay dây trước, tham khảo tiết diện các loại dây điện 3 pha.

Bước 2: Thi Công Lắp Đế Và Đấu Nối

Sau khi đã xác định vị trí và đi dây chờ, bạn tiến hành đấu nối vào ổ cắm.

• Dùng kìm tuốt một đoạn vỏ khoảng 1-1.5cm ở mỗi đầu dây.
• Mở các ốc vít trên các cực của ổ cắm. Các cực này thường được ký hiệu rõ ràng: L1, L2, L3, N và PE.
• Lần lượt đưa lõi dây vào đúng cực tương ứng và siết ốc thật chặt. Hãy đảm bảo rằng không có sợi lõi đồng nào bị tưa ra ngoài và chạm vào các cực khác.

• Đối với ổ cắm 4 chấu: Thường sẽ có 3 cực pha và 1 cực tiếp địa (PE). Loại này dùng cho các động cơ 3 pha không cần dây trung tính.
• Đối với ổ cắm 5 chấu: Có đầy đủ 3 cực pha, 1 cực trung tính (N) và 1 cực tiếp địa (PE), đảm bảo an toàn và linh hoạt nhất.

Cách Đấu Ổ Cắm 3 Pha 5 Chấu Khác Loại 4 Chấu Ở Đâu?

Khác biệt duy nhất nằm ở một cực: ổ 5 chấu có thêm cực trung tính N, thường nằm giữa nhóm cực pha và cực tiếp địa, có in chữ N trên thân ổ. Thứ tự đấu như sau:

1. Ba dây pha vào ba cực L1, L2, L3. Thứ tự giữa ba cực này quyết định chiều quay của động cơ — ghi lại thứ tự đã đấu để sau này còn đảo được.
2. Dây trung tính vào cực N. Tuyệt đối không đấu dây trung tính vào cực PE và ngược lại: hai cực khác hẳn nhau về chức năng, đấu lẫn sẽ làm vỏ thiết bị mang điện.
3. Dây tiếp địa vào cực PE (⏚). Đây là dây phải siết chắc nhất và là dây tháo sau cùng khi cần tháo ổ.

Chọn loại nào? Ổ chỉ để cắm động cơ 3 pha thuần (máy nén, bơm công nghiệp, máy tiện) thì 4 chấu là đủ. Thiết bị có phần mạch điều khiển, đèn báo hay quạt làm mát chạy 220V — rất phổ biến ở máy công cụ đời mới — thì phải dùng 5 chấu, vì phần 220V đó lấy điện giữa một dây pha và dây trung tính.

Bước 3: Lắp Đặt Hoàn Thiện và Kiểm Tra

Sau khi đã đấu dây xong, hãy lắp mặt ổ cắm vào đế âm tường, vặn vít cố định chắc chắn.

Bây giờ là lúc kiểm tra cuối cùng trước khi sử dụng:

1. Bật lại CB tổng.
2. Dùng đồng hồ VOM đặt ở thang đo điện áp xoay chiều (ACV).
3. Đo điện áp giữa các pha (L1-L2, L2-L3, L1-L3), kết quả phải xấp xỉ 380V.
4. Đo điện áp giữa từng pha với dây trung tính (L1-N, L2-N, L3-N), kết quả phải xấp xỉ 220V.

Nếu các thông số chính xác, bạn đã đấu nối thành công. Nếu có sai lệch, hãy ngắt CB ngay lập tức và kiểm tra lại toàn bộ quá trình.

Rủi Ro Khi Tự Lắp Đặt & Giải Pháp An Toàn Từ 1Fix.vn

Việc tự đấu ổ cắm điện 3 pha luôn tiềm ẩn rủi ro nếu bạn không nắm vững kỹ thuật. Một sai sót nhỏ như đấu sai thứ tự pha có thể khiến động cơ quay ngược, siết ốc không chặt có thể gây move phóng điện và cháy nổ. Đây là những hậu quả vô cùng nghiêm trọng.

Nếu bạn không tự tin hoặc không có đủ dụng cụ chuyên dụng, đừng mạo hiểm. Theo 171 đơn lắp ổ cắm điện của 1Fix tại TPHCM, nơi thợ đến nhiều nhất là Quận 1 (16 đơn), Gò Vấp (15 đơn), Quận 7 (15 đơn), kế đến là Quận 10 (13 đơn) và Bình Thạnh (11 đơn).

1Fix nhận lắp đặt, sửa chữa điện 3 pha tại TPHCM. Giá niêm yết: lắp ổ cắm nổi từ 100.000đ, dò tìm chập điện từ 300.000đ. Trên 111 đơn lắp ổ cắm điện có ghi tiền, giá trung vị là 500.000đ — con số này gộp mọi loại đơn lắp ổ cắm (ổ nổi, ổ âm tường, ổ 3 pha), nên cao hơn mức niêm yết riêng cho ổ nổi. Hệ thống phức tạp thì thợ khảo sát rồi mới báo giá từng hạng mục.

Giá lắp ổ cắm điện 3 pha cập nhật 08/2026 là bao nhiêu?

Lắp đặt điện, sửa chữa điện cơ bản

Hạng mục điện 3 pha

Riêng ổ cắm 3 pha lắp trong tủ điện hoặc phải đục tường đi ống, 1Fix không niêm yết giá cứng — thợ phải xem tủ và xem tuyến dây rồi mới báo giá được. Ổ mới dồn tải nặng vào một pha khiến ba pha lệch nhau thì phải chia lại tải cho ba pha sau khi lắp. Muốn tham khảo trọn hạng mục thi công, xem dịch vụ lắp đặt điện 3 pha.

Lưu ý: Giá chưa bao gồm VAT 10% và vật tư thay thế. Liên hệ Gọi ngay 1Fix để được báo giá chính xác.

📍 Tìm thợ đấu ổ cắm điện 3 pha ở TPHCM tại đâu?

Đội thợ của Nguyễn Thuận đang trực tại TPHCM.

• Khu vực đi nhiều nhất: Quận 1, Gò Vấp, Quận 7, Quận 10, Bình Thạnh (theo 171 đơn lắp ổ cắm điện của 1Fix)
• Khu vực phục vụ: toàn bộ TP.HCM, thợ hẹn giờ cụ thể khi bạn gọi
• Hotline: Gọi ngay 1Fix

Câu hỏi thường gặp

Chi phí lắp đặt ổ cắm điện 3 pha tại TPHCM là bao nhiêu?

Chi phí tham khảo cho việc lắp đặt một ổ cắm điện nổi dao động từ 100.000đ - 200.000đ. Tuy nhiên, đối với hệ thống điện 3 pha, giá cuối cùng có thể thay đổi tùy thuộc vào độ phức tạp của đường dây hiện hữu, vị trí lắp đặt và loại vật tư. Tính trên 111 đơn lắp ổ cắm điện có ghi tiền của 1Fix, giá trung vị là 500.000đ. Gọi hotline 1Fix.vn, thợ báo giá theo hiện trạng tủ điện và tuyến dây của bạn.

1Fix có thợ lắp ổ cắm điện gần tôi không?

Có, nếu bạn ở TPHCM. Theo 171 đơn lắp ổ cắm điện của 1Fix, ba khu vực thợ đến nhiều nhất là Quận 1 (16 đơn), Gò Vấp (15 đơn) và Quận 7 (15 đơn); Quận 10 (13 đơn) và Bình Thạnh (11 đơn) xếp ngay sau. Các quận huyện còn lại vẫn có thợ, gọi Gọi ngay 1Fix để hẹn giờ.

Lắp một ổ cắm 3 pha mất bao lâu?

Ổ đã có dây chờ và vị trí lắp sẵn thì thợ đấu nối, đo kiểm điện áp từng cặp pha bằng VOM và bàn giao trong cùng một lần hẹn. Phải kéo dây mới từ tủ điện, lắp thêm CB hoặc đục tường đi ống thì thời gian phụ thuộc chiều dài tuyến dây, thợ báo trước khi làm.

Ổ cắm điện 3 pha khác gì ổ cắm 1 pha thông thường?

Ổ cắm 1 pha (thường có 2-3 chấu) sử dụng điện áp 220V cho các thiết bị dân dụng thông thường. Trong khi đó, ổ cắm 3 pha (4-5 chấu) sử dụng điện áp 380V, được thiết kế chuyên dụng cho các máy móc và thiết bị công suất lớn, giúp cung cấp nguồn điện mạnh mẽ và ổn định hơn. Ổ 1 pha trong nhà chỉ có dây pha, dây trung tính và dây tiếp địa, thao tác đơn giản hơn nhiều, mô tả ở bài nối dây điện vào ổ cắm 1 pha.

Nên chọn ổ cắm 3 pha 4 chấu hay 5 chấu?

Chọn theo thiết bị sẽ cắm vào. Thiết bị chỉ chạy động cơ 3 pha thuần thì 4 chấu (ba pha + tiếp địa) là đủ. Thiết bị có phần mạch điều khiển, đèn báo hoặc quạt làm mát chạy 220V thì bắt buộc dùng 5 chấu, vì phần 220V đó lấy điện giữa một dây pha và dây trung tính N — không có cực N thì phần đó không có nguồn. Cách kiểm tra nhanh: đếm số chấu trên phích cắm đi kèm máy, phích mấy chấu thì mua ổ bấy nhiêu chấu.

Đấu xong máy chạy ngược chiều thì xử lý thế nào?

Đây là lỗi thứ tự pha, không phải hỏng máy. Ngắt cầu dao tổng, hoán đổi vị trí hai trong ba dây pha tại cực ổ cắm (ví dụ đổi L1 với L2), giữ nguyên dây trung tính N và dây tiếp địa PE. Cấp điện lại, động cơ sẽ quay đúng chiều. Tuyệt đối không đụng tới cực N và cực PE khi đảo pha.

Đo VOM giữa các pha ra 380V nhưng thiết bị 220V không lên nguồn, vì sao?

Khả năng cao nhất là dây trung tính N chưa được đấu, đấu lỏng, hoặc bị đấu nhầm sang cực tiếp địa PE. Đo lại điện áp giữa từng dây pha với cực N: đủ ba phép đo đều ra xấp xỉ 220V thì dây N đang tốt. Nếu một phép đo ra 0V hoặc số nhảy bất thường, ngắt cầu dao và kiểm tra lại đầu nối tại cực N trước khi cấp điện lần nữa.

1Fix có bảo hành dịch vụ lắp ổ cắm điện không?

1Fix bảo hành 12 tháng cho tất cả dịch vụ lắp đặt và sửa chữa điện, cam kết trách nhiệm và chất lượng cho mọi công trình.
